JPQ-L系列单线递进式分配器(20MPa)

一、概述
JPQ-L系列单线递进式分配器在双线式干油集中润滑系统中,作为二级分配器。经双线分配器定量分配后输出的润滑脂再输入单线递进式分配器进行二次分配后送往各个润滑点。该型分配器左右两侧均有出油口,出油口内装有单向阀,在润滑点背压高及给油管长的情况下,仍能可靠地给油。同一块阀体其出口配有二种形式,通过集合块联接合并出油口数,增大给油量方便,易于系统配管。适用于润滑点密集且给油量相同的场合。从一级的双线式分配器的工作情况即况可确定二级的递进式分配器动作与否,便于检查。



二、技术参数
型号
公称压力Mpa
每口每循环给油量ml/循环
动作压力Mpa
出油口数
n
A
B
重量kg
标准型号
引进型号
6JPQ-L0.16
LV-106C
20
0.16
≥1.2
6
6
56
70
1.7
8JPQ-L0.16
LV-108C
8
8
56
70
1.7
10JPQ-L0.16
LV-1106C
10
10
78
92
2.3
12JPQ-L0.16
LV-112C
12
10
78
92
2.3
使用介质锥入度265~385(25℃,150g)1/10mm 的润滑脂(NLGI0#-1#)

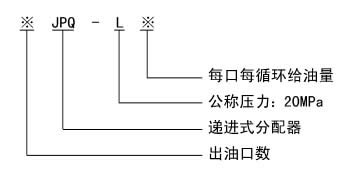

三、型号说明

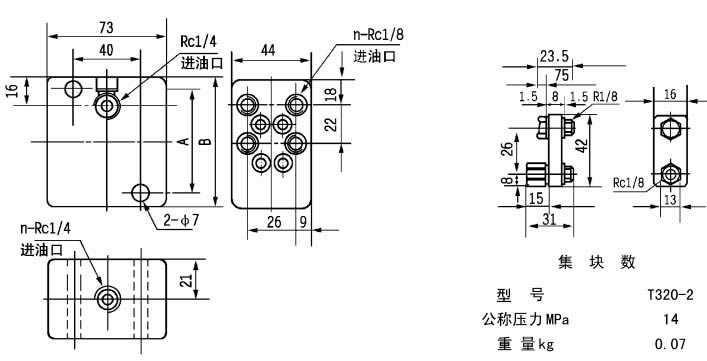

四、外形尺寸


五、使用说明
1、任何一个给油口堵塞,整块分配器都不动作。
2、需要把给油量提高一倍或减少给油口数时,请使用集合块,需另行订货:T320-2。
