NC-14挡轮液压站
一、使用条件
  回转窑托轮应平行子窑体中心线安装,窑体为倾斜放置,在自重作用下有下滑的趋势,采用液压推力挡轮液压站,使窑体按预想的速度(一般约2~3mm/h)强制上窜和有控制的下滑,从而有效地保证轮带与托轮的均匀接触和磨损,以节省托轮调整的工作量。
  液压挡轮正常上下游动的行程为±10mm,当上下游动的行程达到15mm时,应发出报警讯号,当上下游动达到极限行程(±30mm)时,应立即停止对主电机供电,允许通过调整限位开关的位置对上述控制行程作±2mm的少量变动。
二、技术参数
  1、工作压力:4~10MPa  2、公称流量:1.14L/min     3、过滤器精度:20mm
  4、油箱容积:0.11m3   5、电加热器功率:AC220V,1kW  6、电机功率:0.75kW

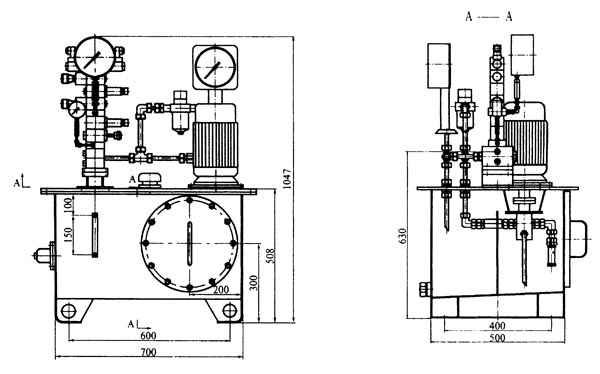

三、外形尺寸
四、工作原理
  NC-14挡轮液压站是控制回转窑液压挡轮动作的动力装置,其工作原理如下图所示:
  当窑体下移偏离零位(即装有行程开关挡轮中线与轮带中线重合位置)25mm时,行程开关箱中一触点动作,油泵4起动,换向阀16的电磁感应圈A接通,压力油通过换向阀左位经调速阀15进入液压缸,这时液压缸活塞在压力油作用下,推动挡轮迫使窑体向上移动。
  当窑体上移到上限值时,行程开关箱中一触点动作,油泵4停止,换向阀16的电磁感应圈B接通,液压缸中的油经调速阀13和换向阀16右位回油箱,窑体靠自重下移,下移到下限值时,行程开关箱中一触点动作,换向阀16的电磁感应圈B断开,油泵4起动,换向阀16电磁感应圈A接通,液压缸活塞在压力油作用下,推动挡轮迫使窑体向上移动。
  若窑体在异常情况下向上或向下到极限位置时,行程开关箱中触点动作,发出报警,并且电磁换向阀换向。

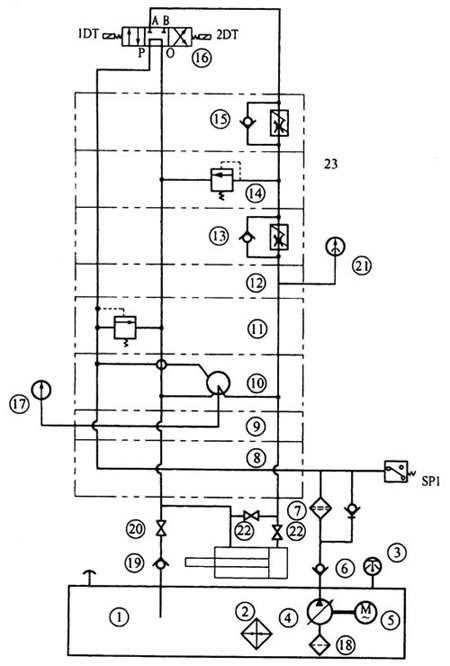

NC-14挡轮液压站系统原理图
序号 名称规格 数量 备 注
1 油箱 1
2 电加热器SRY2-220/1 1 电压220V
3 电接点温度计WTZ-288 1
4 变量泵 1
5 电机Y90S-6B5(V1) 2 转速910r/min 功率0.75KW
6 单向阀D1F-L10H1 1 开启压力0.035MPa
7 滤油器ZU-H10×20S 1
8 单联底板块 1
9 测压垫块 1
10 压力表开关3K-F6D 1
11 溢流阀Y-Fc6D-P/0 1 调定压力:10MPa
12 测点块C-F6D-A 1
13 调速阀 1
14 溢流阀 1 调定压力:14MPa
15 调速阀 1
16 电磁换向阀 1
17 压力表YN-60 1 范围:0~25MPa
18 吸油过滤器WU-16×80-J 1
19 单向阀DIF-L10H3 1 开启压力0.35MPa
20 卡套式截止阀J93W-160P 1 配合外径14mm 压力:16MPa
21 电接点压力表YX-150 1 测压范围:0~25MPa
22 截止阀 2
